Wsparcie dla napędu bramy przesuwnej KSE180, KSE380

Zarówno automat KSE180 jak i bliźniaczy napęd KSE380, wyposażone są w identyczną płytę sterującą oraz taki sam komplet akcesoriów. Różnią się mocą zastosowanego silnika, a co za tym idzie dopuszczalnym ciężarem przesuwanej bramy. KSE180 wyposażony jest w silnik 370W, a napęd KSE380 w 550W. Wizualnie automaty te można również odróżnić po kolorze korpusu urządzenia.  KSE180 malowany jest na kolor srebrny, a KSE380 czarny.

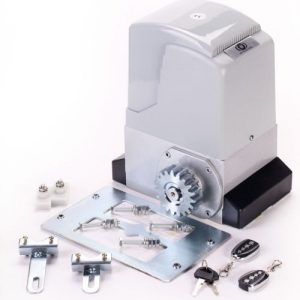

W skład zestawu Wchodzi napęd KSEx80 wraz z akcesoriami montażowymi oraz płytą sterującą, komplet fotokomórek (nadajnik i odbiornik), lampa sygnalizacyjna oraz 2 piloty zdalnego sterowania. Istnieje możliwość dokupienia dodatkowo większej ilości pilotów dostępnych w naszej ofercie.

Do napędu należy doprowadzić napięcie zasilania sieci 230V przewód 3×1,5mm2. W przypadku montażu lampy sygnalizacyjnej od automatu do miejsca w którym będzie przykręcana lampa należy poprowadzić przewód 2×0,75mm2.  W przypadku montażu fotokomórek należy dodatkowo poprowadzić od automatu do jednego słupka bramy przewód 2-żyłowy, do przeciwległego słupka przewód 4-żyłowy. Z uwagi na bardzo małe prądy płynące przez te przewody ich grubość nie jest specjalnie istotna. Często w tym przypadku stosuje się popularną skrętkę komputerową.

Listwa zębata powinna być bezwzględnie zawsze montowana zawsze nad kołem zębatym napędu. Takie rozwiązanie chroni układ napędowy przed wpływem ciał obcych na pracę napędu (w przypadku listwy montowanej od dołu mogłoby dojść do sytuacji w której pomiędzy żeby listwy przypadkowo dostałby się np. kamień)

Z automatami serii KSE można stosować zarówno listwy nylonowe z rdzeniem stalowym jak i w pełni stalowe. Listwy pokrywane nylonem zapewniają wyższą kulturę pracy zespołu napędowego dzięki temu, że tłumią metaliczne odgłosy wytwarzane przez zębatkę i i metalową listwę. Nadają się do bram o wadze do 500kg, w przypadku cięższych bram zalecamy stosowanie listew w pełni stalowych, które mają troche niższą kulturę pracy, jedna wyższą wytrzymałość.

Płyta główna napędu pozwala na zapamiętanie do 30 pilotów zdalnego sterowania. W przypadku chęci stosowania większej ilości pilotów wystarczy do urządzenia podłączyć dodatkowy odbiornik radiowy, który umożliwi zapamiętanie jeszcze dodatkowo 50 pilotów.

Krótko nacisnąć i zwolnić przycisk „KEY” znajdujący się na płycie sterownika. Dioda „KEY” zaświeci. Podczas świecenia diody „KEY” nacisnąć dowolny przycisk w pilocie dwukrotnie. Automat zasygnalizuje wprogramowanie pilota krótkim dźwiękiem.

Aby skasować wszystkie piloty z pamięci odbiornika wcisnąć i przytrzymać przycisk „KEY” w automacie aż do zgaśnięcia diody „KEY”.

Magnesy powinny być ustawione poziomo. Górna krawędź wyższego magnesu powinna znajdować się niewiele powyżej górnej krawędzi modułu krańcówek, dolna krawędź niższego magnesu powinna znajdować się niewiele poniżej dolnej krawędzi modułu krańcówek. Ponadto należy zadbać o poprawne ustawienie przełącznika K1 na płycie głównej. Dokładny opis ustawiania krańcówek znajduje się w instrukcji obsługi

Przełącznik K1 służy do zamiany pozycji magnesów wzbudzających krańcówki magnetyczne (wyższy lub niższy magnes). Przełącznik K2 służy do zamiany obrotów silnika (lewo, prawo) tak aby sterownik urządzenia „wiedział” kiedy otwiera bramę a kiedy zamyka. Poprawne ustawienie przełączników K1 i K2 umożliwia pracę z bramami przesuwnymi niezależnie od tego czy napęd montowany jest z prawej czy lewej strony bramy. Dokładny opis ustawiania przełączników K1 i K2 znajduje się w instrukcji obsługi.

Bariera podczerwieni(lub potocznie fotokomórki) jest dodatkowym optycznym zabezpieczeniem światła bramy. W przypadku wykrycia przeszkody podają sygnał o wykrytej przeszkodzie do sterownika i uniemożliwiają zamykanie bramy. Z reguły elementy te montuje się na wysokości około 40cm na przeciwległych słupkach. Silne promieniowanie słoneczne zawsze zmniejsza trochę czułość odbiornika fotokomórki, jeśli jeden ze słupków jest mniej narażony na bezpośrednie silne promieniowanie słoneczne – należy go wybrać do montażu fotokomórki odbiorczej.

Należy również mieć na uwadze, że słupki nie zawsze są idealnie symetrycznie ustawione względem siebie i nie wystarczy po prostu przykręcić fotokomórki do słupków. Trzeba też zadbać o prawidłowe ich wypozycjonowanie. Jest to spowodowane faktem, że fotokomórka nadawcza wysyła cienką wiązkę światła do fotokomórki odbiorczej i jeśli elementy te nie będą dobrze w siebie wycelowane może okazać się, że wiązka z nadajnika nie pada centralnie w element światłoczuły odbiornika (efekt ten najłatwiej zrozumieć patrząc bezpośrednio w zwykłą diodę LED o wąskim kącie promieniowania światła – patrząc bezpośrednio w diodę światło będzie wręcz oślepiające dla oka, wystarczy jednak spojrzeć pod delikatnym kątem i siła światła będzie już znacząco mniejsza).

W przypadku źle „wycelowanych” fotokomórek może dochodzić do sytuacji w której w np. w pogodne dni napęd może działać poprawnie, a wystarczy, że pogoda się zmieni, na szkiełku osadzą się krople wody, para wodna, szron itp. co osłabi i tak już słabe światło, które trafia do odbiornika niecentralnie, przez co automat zachowa się jakby widział przeszkodę i pozwoli tylko na otwieranie bramy.

Tak, sterownik jest wyposażony w odpowiednie wyprowadzenia. W przypadku chęci podłączenia przycisku sterowania zewnętrznego wystarczy zastosować popularny przycisk chwilowy (potocznie zwany dzwonkowym) ze stykiem normalnie otwartym i podłączyć go pod wyprowadzenie pracy cyklicznej (widoczne na schemacie w instrukcji obsługi).

Tak, automat ma wyprowadzenia wszystkich funkcji, co pozwala na sterowanie z zewnątrz. Dzięki czemu można podać sygnał OTWIERANIA, ZAMYKANIA lub STOPU (umożliwia również blokowanie urządzenia na długi okres czasu). Jest również wyprowadzenie dla pracy cyklicznej (nazywane przez niektórych producentów KROK PO KROKU) umożliwiające podłączanie zewnętrznych przycisków naściennych, dodatkowych odbiorników, wideodomofonu czy innych elementów automatyki domowej.

Za cofanie bramy podczas zamykania może odpowiadać nisko ustawiony wyłącznik przeciążeniowy lub sygnał z fotokomórek o wykrytej przeszkodzie.
W takim przypadku proszę skontrolować ustawienie potencjometru FORCE i ewentualnie zwiększyć jego nastawy. Jeśli zwiększanie wartości tego potencjometru nie pomoże należy się skupić na fotokomórkach i skontrolować dokładnie działanie tych elementów oraz połączeń elektrycznych z fotokomórkami.

Należy sprawdzić ustawienie potencjometru TORQUE, czy przypadkiem nie został ustawiony na zbyt niską wartość. Gdyby zwiększenie wartości potencjometru nie pomogło problem musi dotyczyć kondensatora rozruchowego (duży biały walec obok silnika). Należy wtedy skontrolować połączenie elektryczne kondensatora z silnikiem (pomarańczowa kostka elektryczna) – być może jeden z przewodów się wypiął, a jeśli to nie pomoże wymienić zużyty kondensator rozruchowy na nowy o takich samych parametrach (aby urządzenie nie miało problemów ze startem zalecana jest wymiana co 2-3 lata). Nowe oryginalne kondensatory do napędów serii KSE dostępne są w naszym sklepie internetowym tutaj.

Jeśli napęd pochodzi z naszej dystrybucji nie będzie problemów z współpracą z pilotami od innego napędu i będzie można sterować pracą obydwu urządzeń z jednego pilota. W przypadku chęci sterowania pracą dwóch urządzeń pochodzących od różnych producentów z reguły zachodzi konieczność podłączenia do jednego z urządzeń dodatkowego odbiornika radiowego współpracującego z pilotami które mają obsługiwać obydwa napędy. Koszt takiego rozwiązania jest niewielki, a zapewni dużą wygodę użytkowania.
