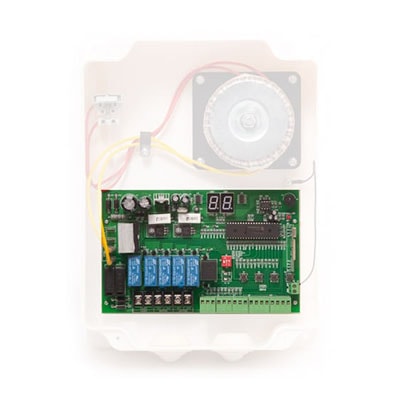

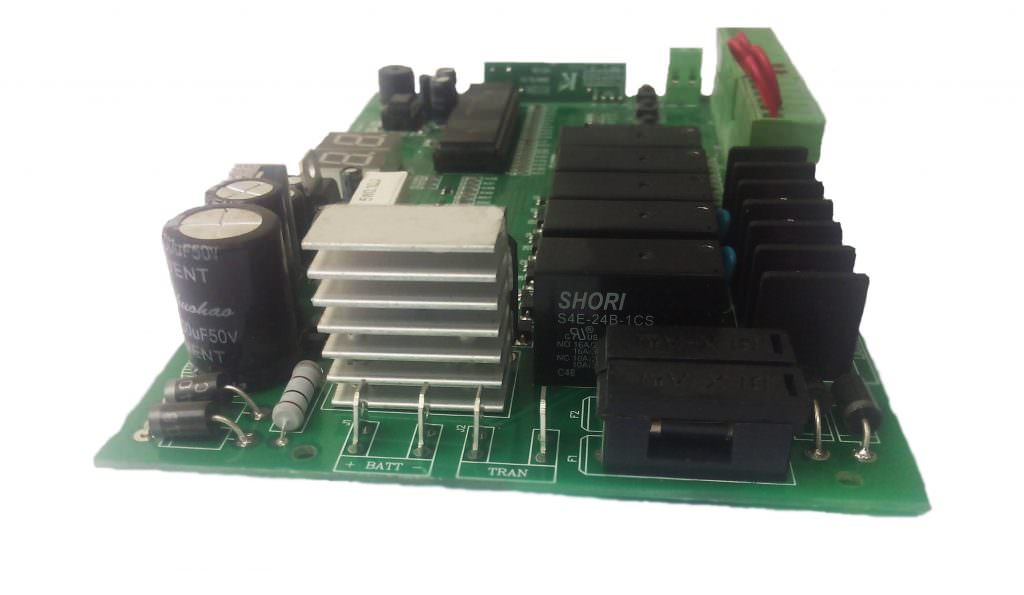

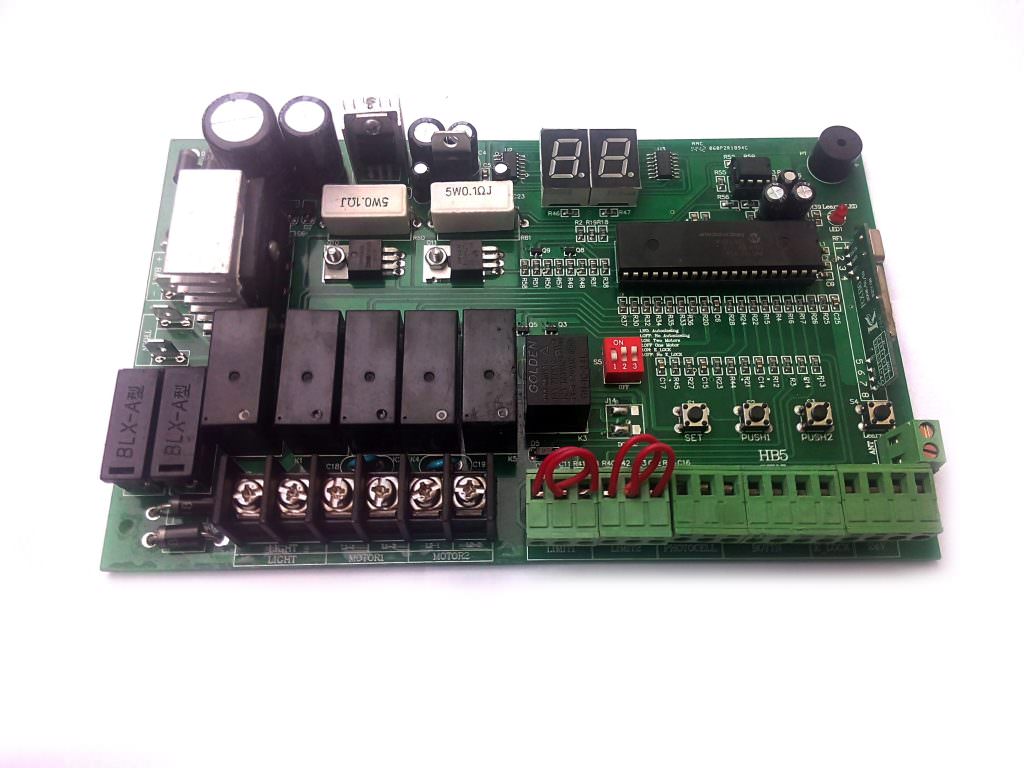

Sterownik HB5 (płyta główna) do bram dwuskrzydłowych

Opis działania – Sterownik do bram dwuskrzydłowych:

Centrala sterująca HB5, to profesjonalne cyfrowe rozwiązanie, zbudowana z myślą o wymagających użytkownikach, służy do sterowania oraz napędzania automatyki bram skrzydłowych. Skoki napięć oraz wszelkie przepięcia przechodzą w niepamięć, a to wszystko za sprawą zamiany przetwornicy elektronicznej na klasyczny transformator w sekcji zasilania. Możliwości sterownika się bardzo wszechstronne i nie ograniczają się wyłącznie do sterowania siłownikami bramy, sposoby wykorzystania sterownika leżą w gestii i wyobraźni użytkownika. Ciekawym jest fakt, że w razie braku napięcia sterownik może być zasilany awaryjnym zasilaniem 24V, np. za pośrednictwem UPS-a. Jest to niezmiernie ważne w miejscach, gdzie gotowość systemu przez 24 godziny na dobę jest elementem kluczowym.

Główne cechy sterownika:

• Auto-zamykanie: brama automatycznie zamknie się
  po ustawionym czasie (programowalny cyfrowo czas
  oczekiwania).
• Skuteczne zabezpieczenie przed intruzami: centrala
  odcina napięcie od siłowników po dojechaniu skrzydeł
  do skrajnych pozycji. Gdy brama jest zamknięta
  budowa siłowników nie pozwala na otwarcie skrzydeł
  bez dołączenia napięcia do silników przez centrale
  sterującą.
• Miękki start i miękki stop: siłowniki płynnie startują
  i zatrzymują się – brak szarpania (programowalny
  cyfrowo czas miękkiego startu i stopu).
• Zakładka (nakładka): opóźnienie jednego skrzydła
  względem drugiego przy starcie i adekwatny powrót,
  stosowane przy bramach z zakładką (programowalny
  czas opóźnienia i wybór skrzydła).
• Sterowanie z przycisków: alternatywne sterowanie z
  zewnętrznych przycisków na przewodach
  (np. dzwonkowych, ewentualnie z klawiatury szyfrowej,
  czytnika dostępu, modułu GSM itp.).
• Wyświetlacz LED: łatwe i wygodne programowanie
  parametrów automatu za pomocą przycisków
  i wyświetlacza LED umieszczonych na sterowniku.
• Inne opcje i rozszerzenia: możliwość podłączenia
  zewnętrznych wyłączników krańcowych, wyjście
  zasilania na urządzenia zewnętrzne 24V 500mA,
  łatwe dodawanie większej ilości pilotów, możliwość
  podłączenia akumulatora awaryjnego zasilania
  i otwierania bramy pilotem bez zasilania w sieci 230V.

Zabezpieczenia sterownika:

• Amperometryczne: układ przeciw-przeciążeniowy
  z programowalną płynnie czułością (2 kanały).
• Sygnalizacyjne: wyjście 24 VAC na lampę
  ostrzegawczą, aktywne w czasie pracy automatu.
• Optyczne: wejście alarmowe zatrzymujące
  (fotokomórki, czujki, przycisk itp.).
• Czasowe: odliczanie czasu pracy siłowników od
  momentu „miękki start” i „miękki stop”.
• Termiczne: przerwanie pracy po przekroczeniu limitu
  niebezpiecznej temperatury.
• Bateryjne: możliwość podłączania awaryjnego
  akumulatora 24V (podtrzymania napięcia).
