Automat do bramy jednoskrzydłowej – 350kg i 3,5m – ETM-02-400mm
Cena: 1359 zł
1105 zł netto
- |
- |
- |
- |
„ETM-02(1)” – Wytrzymały automat do bramy jednoskrzydłowej
Szukając automatu do bramy jednosrzydłowej, najlepszym możliwym wyborem będzie zestaw ETM-02. Siłowniki charakteryzują się wysoką niezawodnością, dużą mocą silników oraz wysoką prędkością wysuwu.
Kupując u nas wybierasz sprzęt z najlepszą relacją jakości do ceny. Płacisz tylko za to co potrzebne, oszczędzając na zbędnych dodatkach. Stawiamy przede wszystkim na solidność sprzętu, aby każdy mógł cieszyć się pracą swojego sprzętu. Napęd musi działać za każdym razem kiedy wracamy do domu – to podstawa zestawu ETM-02.
Wszystko to dzięki wzorowej jakości, sprawdzonym materiałom oraz szeregou testów nad żywotnością i odponości na zmienna pogodę. Wybierz ELEKTROBIM, postaw automat do bramy jednoskrzydłowej ETM-02 i nie przepłacaj za markę!

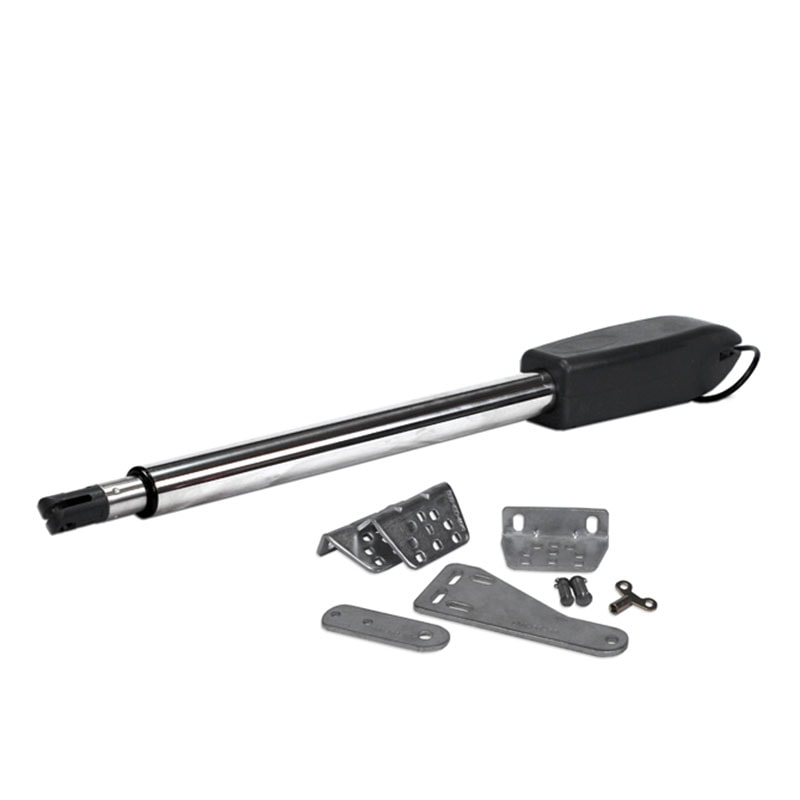

Siłownik do bramy ETM-02:
Smukły kształt powoduje że wpasowują się one w każdy rodzaj bramy nie szpecąc jej, a co za tym idzie montaż tych siłowników jest bardzo prosty dzięki dopasowanym mocowaniom znajdującym się w komplecie. Zmiana kierunku wysuwu jest uzależniona od kierunku polaryzacji (biegunowości). Urządzenie zostało dodatkowo wyposażone w rozblokowanie kluczykiem przekładni, które jest bardzo przydatne podczas przerw w zasilaniu energią elektryczną.
Zakres pracy wyznaczane są za pomocy wyłącznika przeciążeniowego tzn. po dojechaniu do określonego punktu (odbojnika) centrala odłącza zasilanie.
- Siłownik dedykowany do słupków szerokich oraz metalowych gdzie potrzeba jest większa siła.
- Zestaw wyposażony jest w solidne, uniwersalne i bardzo elastyczne pod względem możliwości montażu mocowania. Sprawia to, że nadaje się wyśmienicie do bram dwuskrzydłowych w praktycznie każdej konfiguracji.

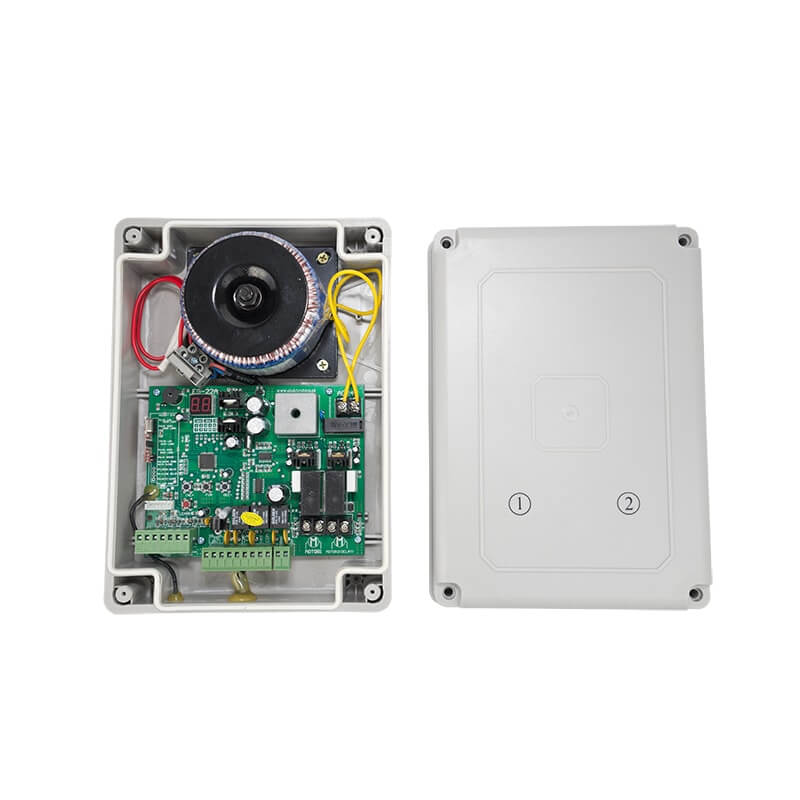

Centrala bramowa ETM-DG2:
Skrzynka wyposażona jest w cyfrową centralę zasilaną przy pomocy transformatora toroidalnego podłączonego do sieci 230V, czyniąc ją dziecinnie prostą w użytkowaniu. Skoki napięć oraz wszelkie przepięcia przechodzą w niepamięć, a to wszystko za sprawą zamiany przetwornicy elektronicznej na klasyczny transformator w sekcji zasilania.
- Dwucyfrowy czerwony wyświetlacz LED, który pomaga w konfiguracji parametrów centrali
- Możliwość podłączenia siłowników 12V i 24V
- Miękki start i zwalnianie obrotów siłowników przed domknięciem
- Funkcja automatycznego zamykania (regulowany czas do autozamknięcia)
- Współpraca z wieloma typami bram, między innymi z zamykanymi „na zakładkę”
- Funkcja obsługi tylko jednego siłownika (np. do otwierania furtek lub tylko jednego skrzydła bramy)
- Sygnalizacja stanu pracy urządzenia diodami LED
Zabezpieczenia centrali sterującej
- Amperometryczne: przeciw-przeciążeniowy układ z programowalną płynnie czułością (2 kanały).
- Sygnalizacyjne: wyjście na lampę ostrzegawczą 24V VAC, aktywuje się podczas pracy automatu.
- Optyczne: wejście alarmowe zatrzymujące automat, możliwość aktywacji za pomocą fotokomórek, przycisków, czujników.
- Czasowe: odliczanie czasu działania siłowników od momentu „miękkiego startu” i „miękkiego stopu”.
- Termiczne: praca zostaje przerwana po przekroczeniu limitu niebezpiecznej temperatury.
- Bateryjne: możliwość podłączenia akumulatora awaryjnego, który wystarczy na kilkanaście cyklów.

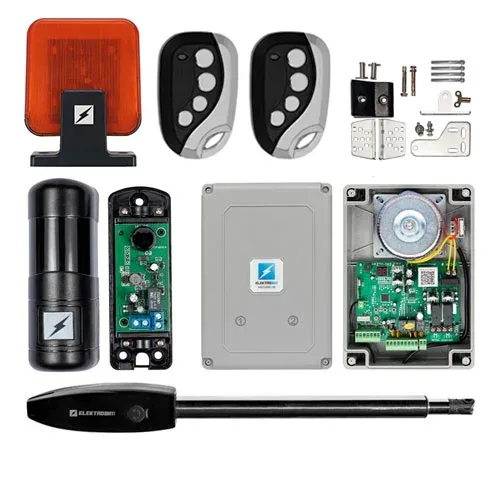

Skład zestawu:
- Siłownik elektryczny ETM-02 o wysuwie 400mm przeznaczony do bram o klinkierowych lub metalowych słupkach. Cicha oraz stabilna praca nawet w wymagających warunkach. Elegancki kształt oraz wykonanie z najlepszych materiałów. Odporny na warunki atmosferyczne. Rozblokowywany za pomocą kluczyka. Metalowe zębatki w przekładni. Dedykowane mocowania wraz z śrubami do montażu zapewniają swobodę montażu siłowników. Wiemy, że każda brama jest inna, stąd dzięki tym uchwytom dowolnie skonfigurujemy siłowniki na każdej bramie. Do mocowań dołączone są kluczyki do awaryjnego rozblokowywania w przypadku zaniku prądu, odbój do zatrzymywania skrzydeł bramy oraz tulejki mocujące.
- Cyfrowa centrala ETM do sterowania zestawem. Cyfrowy wyświetlacz pomaga programować parametry pracy. Posiada szereg zabezpieczeń przeciw przepięciom i innym zagrożeniom. Do tego wyposażona w przydatne użytkownikowi funkcje jak miękki start/stop. Dzięki najnowszemu oprogramowaniu naszej produkcji, centrale można dowolnie konfigurować do współpracy z pilotem wg. własnych potrzeb.
- Dwie sztuki 4-kanałowych pilotów do sterowania centralą. To małe urządzenie skrywa w sobie ogromny potencjał. Klapka zabezpiecza przed przypadkowym wciśnięciem przycisku. Cztery kanały pozwalają na wgranie dodatkowych urządzeń naszej marki, jeśli oczywiście nie są już zarezerwowane dla któregoś z automatów. Przykładowo jeśli do zestawu przypiszemy 2 przyciski to pozostałymi możemy obsługiwać bramę garażową.

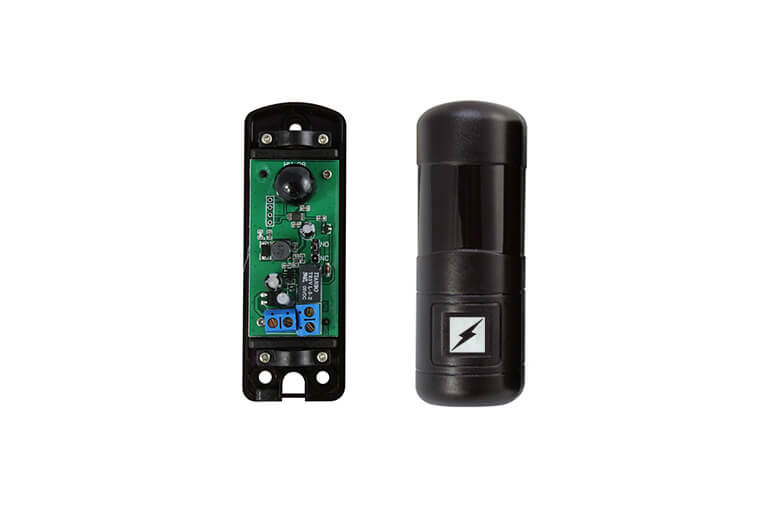

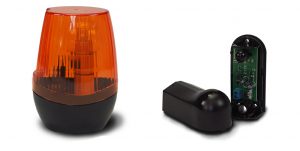

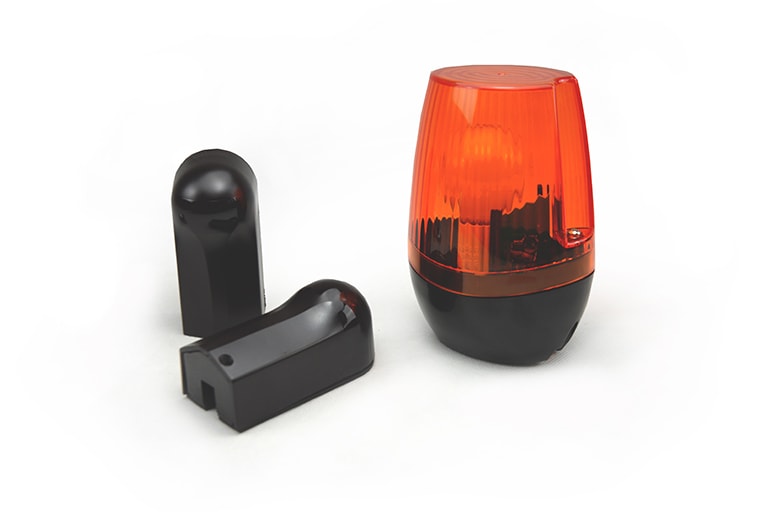

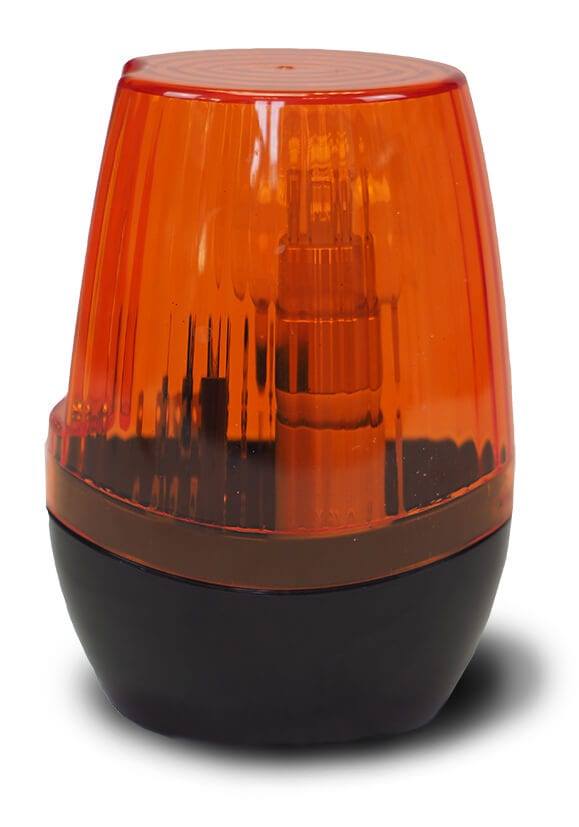

- Fotokomórka z regulacją kąta to dodatkowe zabezpieczenie po wyłączniku przeciążeniowy. Dzięki niej praca automatu zostanie wstrzymana jeśli podczas zamykania bramy coś przerwie wiązkę podczerwieni np. samochód. Dodatkowym urządzeniem w zestawie jest mocna lampa LED do sygnalizacji pracy automatu.
Dobieranie napędu do bramy
Przykładowy montaż siłownika do bramy ETM-02
Specyfikacja
Atrybut | Wartość |
|---|---|
| Wymiary siłownika | |
| Długość całkowita w stanie złożenia | 825 [mm] |
| Wysuw ramienia | 400 [mm] |
| Pozostałe dane siłownika | |
| Moc silnika | 24VDC 60[W] |
| Prędkość wysuwu | 24 [mm/s] |
| Prędkość obrotowa | 300 [obr./min] |
| Waga | ~4.5 [kg] |
| Max. długość otwieranego skrzydła | 3.5 [m] |
| Max. waga otwieranego skrzydła | 350 [kg] |
| Klasa szczelności | IP55 |
| Parametry centrali | |
| Napięcie zasilające | 230V AC |
| Napięcie siłowników | 24V DC |
| Pobór mocy | 140 [W] |
| Częstotliwość odbiornika | 433.92 [MHz] |
| Max. zasięg sterowania | 100 [m] |
| Wymiary | 260x185x90 [mm] |
| Temperatura pracy | -25~+65 C |
| Klasa szczelności | IP55 |
| Ochrona | Termiczna/ amperometryczna/ czasowa |
Do pobrania
Instrukcja obsługi
Pobierz instrukcję obsługi oraz montażu napędu do bramy ETM-02
Karta katalogowa
19 opinii dla Automat do bramy jednoskrzydłowej – 350kg i 3,5m – ETM-02-400mm
Wczytaj więcej opinii...
PRODUKTY POKREWNE
ENERGETECH –
Wadą jest to że nie można podłączyć dwóch linii foto co w przypadku bram skrzydłowych jest dość ważne tak aby odwracały kierunek ruchu.
Tomasz (zweryfikowany) –
Po miesiacu uzytkowania jestem zadowolony. Zaraz po zamontowaniu przyszlo 3 dni wiatrow w porywach do 80km/h. Skrzydlo 3,5m z przeslonami poziomymi 20cm przeslony/20cmprzestrzen na przemian-120cm wysokie. Wiatr sprawil, ze brama sie przesunela na srubach w ramieniu i byla uchylona ze 30cm. Bede montowal ogolnie dla bezpieczenstwa elektrozaczep. Troche slaby zasieg anteny, ale sprobuje zwiekszyc za rada technika. Silownik na szczescie mocny i sie nie popsul, gdy dziecko na sile weszlo z przyzwyczajenia odpychajac brame mimo oporu jaki stawial silownik. Dobrze tez, ze na srubach ciut sie poddalo, ale na kamerze widac, ze silownik nie mial lekko. Dobrze, ze sie nie zlamal. Ogolnie montaz latwy, choc na poczatku wydawalo sie, ze nie do konca. Moalem uszkodzona fotokomorke. Bezproblemowa naprawa od ręki w serwisie w ciągu 10 minut, obsługa i serwis na bardzo wysokim poziomie. Profesjonalne podejście do klienta bez szukania dziury w całym i robienia z igły widły, jak niejednokrotnie sie trafia. 100%polecam.
Darek (zweryfikowany) –
Działa tak jak powinno .Jestem zadowolony .
Dariusz (zweryfikowany) –
Kilka dni od zamontowania. Na razie jest ok. Na drugi dzień przy lekkim wietrze zatrzymał się siłownik w połowie otwarcia i zamknięcia rano przy temp ok 8 stopni. Zwiększyłem parametr P4 z 5 na 6 i teraz potestuję. Łatwy montaż, proste ustawienia (dzięki filmowi na YT). Pilota od bramy wjazdowej nie mogę sparować z brama garażową segmentową i tym sposobem mam po dwa piloty przy komplecie kluczy. Mam zamiar sparować napęd z sterownikiem SUPLA SBW-02 aby sterować otwarciem i zamknięciem z pozycji telefonu z androidem.
Jan (zweryfikowany) –
Wszystko w najlepszym przypadku.100% satysfakcji.dzięki
Michał (zweryfikowany) –
Firma godna polecenia, siłownik pracuje idealnie,łatwy montaż, czytelna instrukcja. Polecam
Artur (zweryfikowany) –
Działa idealnie jestem zadowolony polecam
Bazyli (zweryfikowany) –
jest super. Napęd śmiga, nareszcie nie muszę wychodzić z auta i otwierac i zamykać bramę. Poleciłem Was sąsiadowi który zamontował bramę przesuwną.
Kris Driwer (zweryfikowany) –
Po około trzech miesiącach użytkowania mogę śmiało polecić. Skrzydło bramy 3 metry długie i od 1,2m do 1,5m wysokie, zabudowane deskami pomiędzy którymi są około 10cm przerwy. Waga około 100 kg. Teren otwarty więc wiatr hula bez przeszkód. Na początku były przez to problemy ale odpowiednie dobranie parametrów sprawiło że siłownik radzi sobie w każdych warunkach. Daje radę nawet przy wiatrach do 100 km/h. Widać wtedy jak wyraźnie zwalnia ale otwiera i zamyka nie zatrzymując się gdzieś po drodze. Oczywiście nie mam zamiaru tak go „żyłować” i w najbliższym czasie zrobię większy prześwit co sprawi że skrzydło będzie bardziej przewiewne. Zmieniając na dłuższy przewód zasilający w siłowniku zobaczyłem naprawdę solidną konstrukcję. Ogólnie mogę powiedzieć jako naoczny świadek i użytkownik że:
wykonanie siłownika
solidne elementy montażowe
prostota montażu i programowania sterownika
estetyczny wygląd i spasowanie części
cena i wsparcie Polskiego producenta
ilość filmów instruktażowych
To wszystko sprawia że nie ma się czego obawiać i długo zastanawiać tylko jeśli jest zapotrzebowanie to zamawiać i montować. Jednym drobnym minusem całego zestawu są dostarczone śruby które wykonano z trochę twardszej plasteliny. W moim przypadku w niedługim czasie doprowadziło to do luzu na „języku” mocującym siłownik do słupka i przesunięciu wyliczonych miejsc mocowania co skutkowało tym że brama przestała się domykać. Po ponownym ustawieniu, wymianie śrub, przewierciłem dwa dodatkowe otwory i skręciłem w miejscach poza fabrycznymi fasolkami. Teraz jest w stu procentach bezproblemowo. Polecam.
